  SHEX-HM
防爆传感器
防爆称重模块

 本安型-隔爆型 危险区1/21 2/21
  铝合金/合金钢/不锈钢材质
焊接密封,防护等级 IP68
安装高度低
防爆性能满足Ex ia ⅡC T4-T6
Ex iaD 20 T85~T135
适用于包装秤,皮带秤,料斗秤和化工
医药食品等行业的配料称重控制
电子秤防爆证
 防爆证书 防爆标志

防爆模块
量程
0.5t-2t
2.5t-3t
5t
10t-15t
20t
模块安装选型表
名称 图例

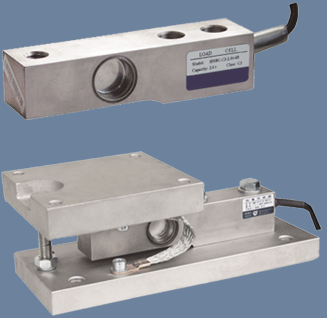

固定 防爆型动载模块
半浮动 称重模块安装示意
浮动 防爆传感器
量程 t 0.5-3 5 10-15 20
极限负荷 %FS 300 300 300 300
水平位移 mm ±2 ±2.5 ±4 ±4
抗翻力 KN 3 10 30 50
材料或者 合金钢(或不锈钢)
防爆称重传感器
  • 传感器精度等级:C3
  • 具有防翻转能力
  • 具有自动复位功能
  • 配备水平限位螺栓
  • 结构紧凑、安装方便
  • 具有防过载能力
  • 适用于大静态及小动态载荷
  • 材质:不锈钢/合金钢化学镀材
  • 适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制
  • 额定载荷(t)        1/2/2.5/3/5/10/15/20/25/30
  • 精度                                    C3
  • 最大检定分度数(nmax)                3000
  • 最小检定分度值(Vmin)                Emax/10000
  • 综合误差(%FS)                        ≤ ±0.020
  • 蠕变(%FS/30min)                    ≤ ±0.016
  • 温度对输出灵敏度的影响(%FS/10℃) ≤±0.011
  • 温度对零点输出的影响(%FS/10℃)   ≤±0.015
  • 输出灵敏度(mV/V)                     2.0±0.002
  • 输入阻抗(Ω)                           400±10
  • 输出阻抗(Ω)                           351±2
  • 绝缘阻抗(MΩ                      ≥5000(100VDC)
  • 零点输出(%FS)         ≤ ±1.0
  • 温度补偿范围 (℃)      -10 ~ +40
  • 允许使用温度范围(℃)  -35 ~ +65
  • 推荐激励电压(V)       5 ~ 12(DC)
  • 最大激励电压(V)       18(DC)
  • 安全过载范围(%FS)   150
  • 极限过载范围(%FS)   300
  • 防护等级                IP68
  • ATEX  等级
  • II1G Ex ia II1C T4
      防爆标志 II1D Ex iaD20 T73℃
    II3G Ex nL II C T4
    波纹管传感器
    量程
    5-200kg
    250-500kg
      OIML 认证,证书号:R60/2000-NL1-11.20
      德国 PTB 测试,证书号:D09-06.44
      NTEP 认证,证书号:07-020A1

    进口称重模块 柱状称重模块 进口称重模块 高精称重模块 国产称重模块
    防爆标识
